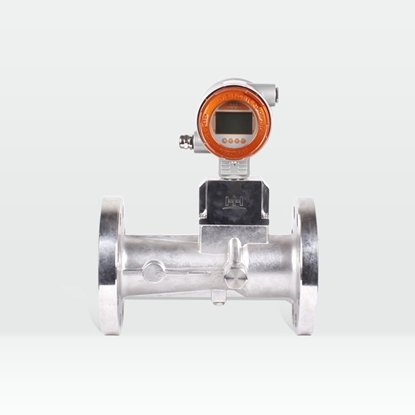

• 商品描述HLUX系列智能旋进旋涡气体流量计采用****微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体计量。 1、内置式压力、温度、流量传感器具备多种补偿方式可供用户选择，安全性能高，结构紧凑，外形美观。2、就地显示温度、压力、瞬时流量和累积总量。3、采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。4、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可****性保存。5、整机功耗极低，能凭内部电池长期供电运行，是理想的无需外电源就地显示仪表。6、防盗功能可靠，具有密码保护，防止参数改动。7、具备两线制和三线制4～20mA标准电流信号输出，脉冲输出和RS485接口。36.2-2010有关规定。隔爆型防爆标志为ExdⅡCT6。本系列产品执行国家JJG198-94《速度式流量计检定规程》Q/320831AHH003-2004《HLUX系列智能旋进旋涡气体流量计》企业标准。本系列产品经******仪器仪表防爆安全监督部（NEPSI）检定认可，符合国家标准GB3836.1-2010、GB381.标准状态条件：P=101.325kPa，T=293.15K2.使用条件：环境温度：-30～+60℃介质温度：-20～+80℃相对温度：5%～95% 大气压力：86KPa～106KPa3、流量计规格、基本参数和性能指标（见表）铝合金壳体旋进流量计流量范围不锈钢壳体旋进流量计流量范围型号规格公称通径DN(mm)流量范围(m3/h)型号规格公称通径DN(mm)流量范围(m3/h)HLUX-20202.0-15.0HLUX-20202.0-15.0HLUX-25252.5-30.0HLUX-25252.5-30.0HLUX-32324.5-60.0HLUX-32324.5-60.0HLUX-505010.0-150.0HLUX-505010.0-150.0HLUX-808028.0-400.0HLUX-808028.0-400.0HLUX-10010050.0-800.0HLUX-10010050.0-800.0HLUX-150150150.0-2250.0HLUX-150150150.0-2250.0HLUX-200200360.0-3600.0HLUX-200200360.0-3600.0该流量范围为产品出厂检定的流量范围（常温、常压下介质为空气，密度为1.205kg/m3）；同时压力的增大，流量范围也随之增大。4.电气性能指标工作电源：外电源：+24VDC内电源：3.6V锂电池；整机功耗：外电源，＜1W内电源：＜0.3mW，输出方式：脉冲信号4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设 定。RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。1、铝合金壳体旋进流量外表尺寸铝合金壳体旋进流量计外形及安装尺寸表公称通径 DN（mm）压 力 等 级 （PN）安装总长度 L（mm）安装总高度 H（mm）法兰外径 D（mm）螺栓孔中心 圆直径 K（mm）螺栓孔数量 n 螺栓孔直径 d201.6MPa160410105754-Φ14251.6MPa180420115854-Φ14321.6MPa2004301401004-Φ18501.6MPa2324401651254-Φ18801.6MPa3304902001608-Φ181001.6MPa4135102201808-Φ181501.6MPa5755602852408-Φ222001.6MPa70062034029512-Φ22注：1、上表所有数据仅基于标准型旋进流量计； 2、与表中不同的压力和口径为特殊规格，特殊说明； 3、以上尺寸执行HG20593-2009法兰标准，特殊说明；

  2.不锈钢壳体旋进流量计外形尺寸

  不锈钢壳体旋进流量计外形尺寸公称通径 DN（mm）压 力 等 级 （PN）安装总长度 L（mm）安装总高度 H（mm）法兰外径 D（mm）螺栓孔中心 圆直径 K（mm）螺栓孔数量 n 螺栓孔直径 d204.0MPa200300105754-Φ14254.0MPa200300115854-Φ14324.0MPa2003601401004-Φ18504.0MPa2303701651254-Φ18506.3MPa2403901801354-Φ22801.6MPa3304202001608-Φ18806.3MPa3304302151708-Φ221001.6MPa4104852201808-Φ181501.6MPa5705102852408-Φ222001.6MPa70057034029512-Φ22注：1、上表所有数据仅基于标准型旋进流量计； 2、与表中不同的压力和口径为特殊规格，特殊说明； 3、法兰执行标准HG20593-2009,特殊说明；
  1）0.8～3KHz等精度测频；2）4-20mA输出；3）上下限报警输出，其监控的参数、高低报警和电平输出方式可根据需要设置；4）三路12位AD输入（温度、压力、电池电压）；5）0～1000Hz频率输出；6）累积流量可记录；7）整机平均功耗450μA。跳线版拨码版

  接线端子含义如下：

  +24V24V 电源输入（正）-24V24V 电源输入（负）电流输出4 ～ 20mA 输出频率输出24V 脉冲输出（报警）上限上限报警输出（报警）下限下限报警输出GND3V脉冲输出地BF3V 脉冲输出RS485 A485 通讯线（A+）RS485 B485 通讯线（B+）跳线(拨码)图三线制时，J5、J6 跳线帽都跳到左边三线制时，如图，拨码拨到上端两线制时，J5、J6 跳线帽都跳到右边两线制时，如图，拨码拨到下端

  接线示意图

  1、流量计应根据流向标志安装。2、流量计可水平、垂直或任意角度倾斜安装。3、上下游直管段要求见图14、被测介质内除含有较大颗粒或较长纤维性杂质外，一般无需安装过滤器。5、流量计周围不应有强外磁场干扰及强烈的机械振动。6、流量计必须可靠接地。1.在运行过程中若发生流量计显示值与实际流量示值不符合时，应首先检查用户的管道系统是否符合流量计的安装要求。2.故障排除见表故障现象可能原因排除方法接通外电源后无输出信号1.管道无介质流量或流量低于始动流量1.提高介质流量，使其满足流量要求2.检查电源与输出线连接是否正确2.正确接线3.前置放大器损坏（积算仪不计数，瞬时值为“0”）3.更换前置放大器无流量时流量计有流量显示1.流量计接地不良及强电和其它地线接线受干扰1.正确接好地线，排除干扰2.放大器灵敏度过高或产生自激2.更换前置放大器3.供电电源不稳，滤波不良及其他电气干扰3.修理、更换供电电源，排除干扰瞬时流量示值显示不稳定1.放大器灵敏过高或过低，有多计、漏计脉冲现象1.更换前置放大器2.流量计叶轮转速不稳定2.对叶轮重新安装或排除脏物3.接地不良3.检查接地线路，使之正常累积流量示值和实际量 不符合1.流量计仪表系数输入不正确1.重新标定后输入正确的仪表系数2.用户正常流量低于或高于选用流量计的正常流量范围2.调速管道流量使其正常或选用合适的规格3.流量计本身超差3.重新标定转换显示 不正常转换按键接触不良更换按键睡眠唤醒或换上新电池出现列机上电复位电路不正常或振动电路不起振重新电池（需取出后延时5秒后重装）
